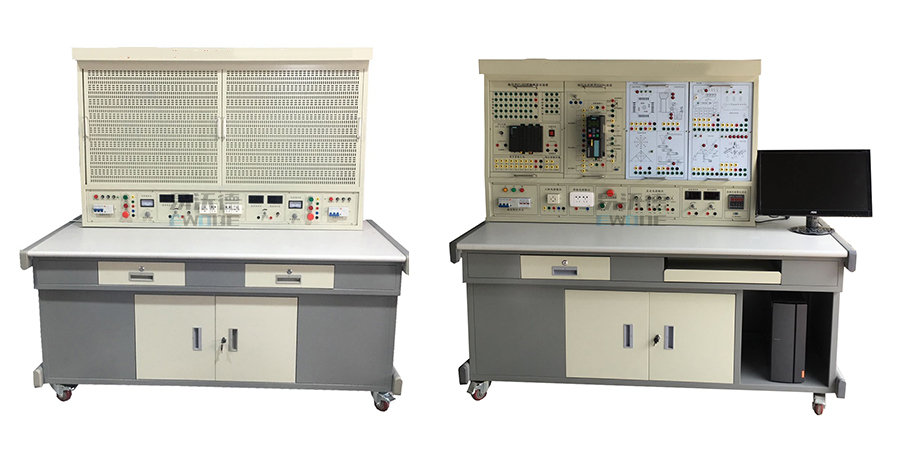

電工實訓臺分：初級實訓臺，中級實訓臺，實訓臺

技術條件：

工作電源：三相五線制 AC380V ±5% 50Hz

工作環境：溫度-10℃～40℃，濕度85%RH(25℃)，海拔<4000m

整機容量：≤1KVA

外型尺寸：1400（L）×720（W）×1600（H）（此尺寸可以根據用戶要求做適當調整）

實驗臺基本配置及指標：

該操作臺整體結構采用1.5mm厚鋼板經亞光噴塑處理而成。頂部設有網孔板，為實訓提供必要的操作場地，學生/老師可以隨心組合各種電路。向下是電源控制屏，提供實訓必要的電源有、220/380V單/三相交流電源，交流電壓、電流表，電源控制屏還設有啟動、停止控制單元和電壓/電流綜合保護裝置，保護動做快、無死區桌面采用１.５mm鋼板桌面、防水、防火，抽屜采用高質量無聲導軌，無噪聲，推拉自如。

電流保護：動做電流≤30mA，動做時間＜0.1s；(兩組)

電壓保護：動做電壓≤40V，動做時間＜0.1s；（兩組）

交流電源：單相220V/三相380V，每路輸出均帶有短路、過流保護。

可調交流電源：單相0-250V連續可調，輸出帶有短路、過流保護。

可調直流電源：單路DC 0-36V連續可調，輸出帶有短路、過流保護。

數字直流電壓表：量程200V，測量精度0.5%、設有超量程報警；

數字直流電流表：自動量程轉換量2A，測量精度0.5%；設有超量程報警；

數字交流電壓表：自動量程轉換量500V，測量精度0.5%、設有超量程報警；

數字交流電流表：自動量程轉換量5A，測量精度0.5%；設有超量程報警；

數字功率表：獨立的微電腦、高精度A/D轉換芯片和全數顯電路構成。通過鍵控、數顯窗口實現人機對話功能控制模式。為了提高測量范圍和測試精度，在硬、軟件上切分八檔區域，自動換檔。精度為1.0級，電壓、電流量程分別為500V、5A。校準及調零均由軟件完成，不采用傳統的電位器調節，避免了常見的漂移問題。

器件庫：包括大功率可調電阻器、降壓電阻、制動電阻、整流橋等實訓器件。

網孔板：采用鋼板噴塑工藝制作，兩塊。

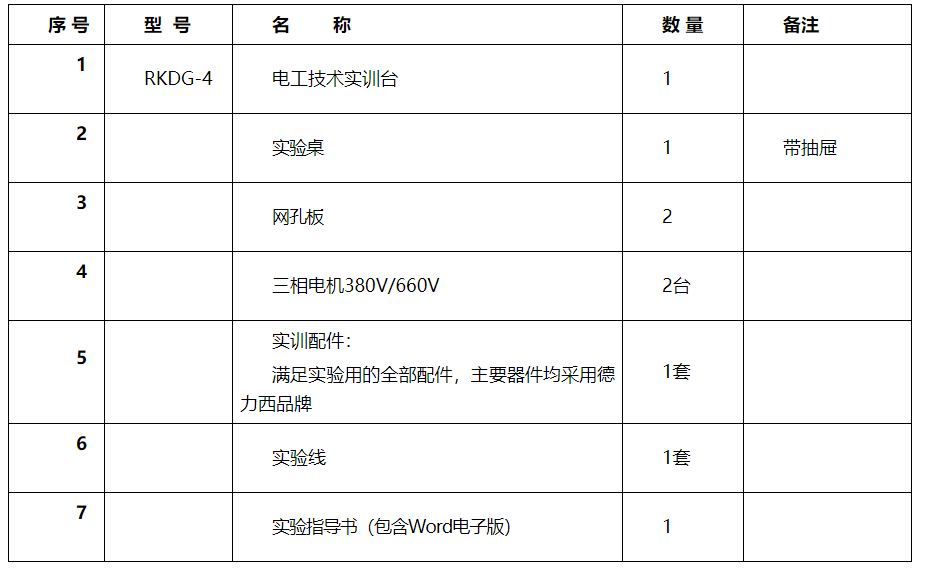

產品每套配置表（單臺）

可完成以下電工實訓項目：

1、日光燈的安裝

2、白熾燈的安裝

3、開關與插座的安裝

4、分線盒的安裝

5、線路分配設計

6、兩地控制一盞燈

7、線槽布線施工訓練

8、儀表的使用

9、三相異步電動機直接起動、停車的控制電路連接；

10、接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；

11、按鈕聯鎖的三相交流異步電動機正、反轉控制電路的連接；

12、按鈕、接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；

13、三相交流異步電動機Y-△（手動切換）啟動控制電路的連接；

14、三相交流異步電動機Y-△（時間繼電器切換）啟動控制電路的連接；

15、三相交流異步電動機能耗制動控制電路的連接；

16、三相交流異步電動機反接制動控制電路的連接；

17、多臺電動機的順序啟動控制電路的連接

18、多臺電動機的順序停止控制電路的連接

19、電動機的往返行程控制電路的連接；

20、手動控制三相異步電動機的串電阻降壓啟動控制

21、時間繼電器控制三相異步電動機的串電阻降壓啟動控制

22、普通車床控制電路的連接；

23、電動葫蘆控制電路的連接；

24、三相交流異步電動機既能點動，又能連續轉動的控制電路連接；

25、兩地控制電路的連接
